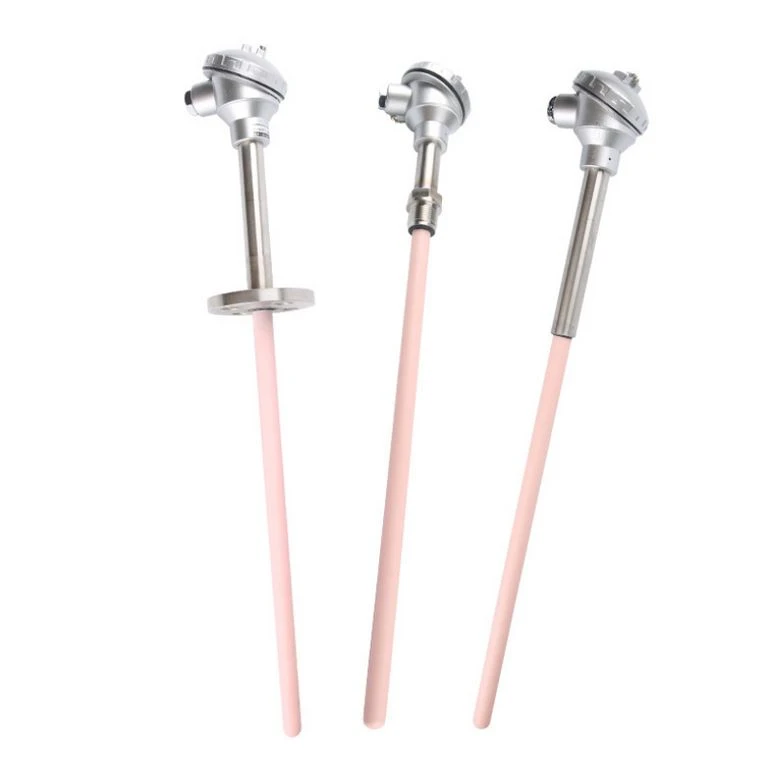

Pt100 Type High Temperature Platinum Rhodium Thermocouple With Corundum Tube

fay@pride-cnc.com
Block D, Dianlian Science Park, Matian St., Guangming District, Shenzhen 518106, Ķīna

- S35575 - S360000, 2013. - 86134776665385

13477665385

Temperatūras sensors ir pašsasilstot

Tā kā termistors ir rezistors un noteiktu siltuma daudzumu rada, kad strāva plūst caur to, ķēdes dizaineriem jānodrošina, ka izvelkamais rezistors ir pietiekami liels, lai novērstu termistora pārkaršanu, pretējā gadījumā sistēma mēra siltumu, ko izstaro termistora, nevis apkārtējās vides temperatūru.

Termistora patērētās enerģijas ietekmi uz temperatūru izsaka dezicēšanas konstantē, kas attiecas uz milivatu, kas vajadzīgs, lai palielinātu termistora temperatūru par 1 grādu pēc Celsija, kas ir augstāka par apkārtējās vides temperatūru. De siešanas konstantes atšķiras atkarībā no termistora iepakojuma, tapu specifikācijas, iekapsulēšanas materiālu un citiem faktoriem.

Sistēmas atļautās pašsildes un strāvas ierobežojošās pretestības lielumu nosaka ar mērījumu precizitāti, kas ir lielāka par termistoru pašsasilstot, ko mērīšanas sistēma var izturēt ar 0,5 °C grāda mērījumu precizitāti.

Jāatzīmē, ka izvelkamā rezistora pretestība jāaprēķina, lai ierobežotu pašepgālētās enerģijas patēriņu visā mērīšanas temperatūras diapazonā. Ņemot vērā pretestības vērtību, izkliedēšanas jauda dažādās temperatūrās mainās termistora pretestības vērtību izmaiņu dēļ.

Dažreiz termistora ieejas ir jās mērogo, lai iegūtu piemērotu temperatūras izšķirtspēju, un 3. attēls ir ķēde, kas paplašina temperatūras diapazonu no 10 līdz 40 °C līdz visam 0 līdz 5 V ADC ieejas intervālam.

Op izvades formula ir šāda:

Kad termistora ievades kalibrēšana ir pabeigta, faktisko pretestību un temperatūru var kartēt. Tā kā termistori ir nelineāri, ir jāizmanto diagramma, lai norādītu, ka sistēmai jāzina, kāda ir katras temperatūras ADC vērtība un vai tabulas precizitāte ir 1° C vai 5 ° C grādi, tiek noteikta saskaņā ar konkrēto pieteikumu.

Populāri tagi: pt100 tipa augstas temperatūras platīna rodija termopāri ar corundum caurule, Ķīna, ražotāji, piegādātāji, rūpnīcas, vairumtirdzniecība, pielāgota, ražots Ķīnā
